BK固定側絲桿支撐座


	產品名稱：	BK固定側絲桿支撐座
	產品品牌：	臺灣TBI滾珠絲桿
	產品型號：	BK固定側
	產品內徑：	10-40（mm）
	產品外徑：	60-160（mm）
	產品高度：	39-110（mm）

產品說明

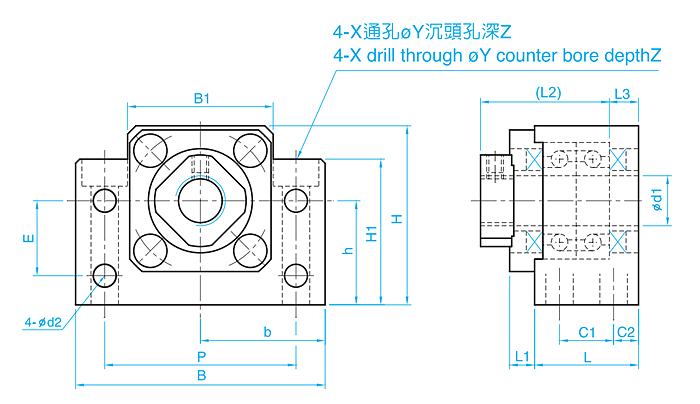

BK固定側絲桿支撐座外型尺寸：

單位：mm

型號 Model No.	d1	L	L1	L2	L3	C1	C2	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
BK10	10	25	5	29	5	13	6	60	39	30	22	34	32.5	15	46	5.5	6.6	10.8	5
BK12	12	25	5	29	5	13	6	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
BK15	15	27	6	32	6	15	6	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
BK17	17	35	9	44	7	19	8	86	64	43	39	50	55	28	68	6.6	9	14	8.5
BK20	20	35	8	43	8	19	8	88	60	44	34	52	50	22	70	6.6	9	14	8.5
BK25	25	42	12	54	9	22	10	106	80	53	48	64	70	33	85	9	11	17.5	11
BK30	30	45	14	61	9	23	11	128	89	64	51	76	78	33	102	11	14	20	13
BK35	35	50	14	67	12	26	12	140	96	70	52	88	79	35	114	11	14	20	13
BK40	40	61	18	76	15	33	14	160	110	80	60	100	90	37	130	14	18	26	17.5

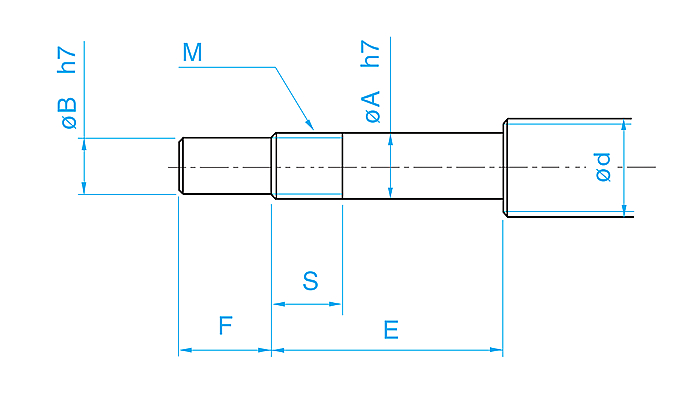

TBI滾珠絲杠軸端加工尺寸（采用BK固定側）：

單位：mm

型號 Model No.	絲杠軸外徑d	軸承部軸外徑A	B	E	F	M	S
BK10	12/14/15	10	8	36	15	M10×1	16
BK12	14/15/16	12	10	36	15	M12×1	14
BK15	18/20	15	12	40	20	M15×1	12
BK17	20/25	17	15	53	23	M17×1	17
BK20	25/28	20	17	53	25	M20×1	15
BK25	32/36	25	20	65	30	M25×1.5	18
BK30	36/40	30	25	72	38	M30×1.5	25
BK35	45	35	30	81	45	M35×1.5	28
BK40	50	40	35	93	50	M40×1.5	35

產品訂購熱線：13532728713, 13532728713
